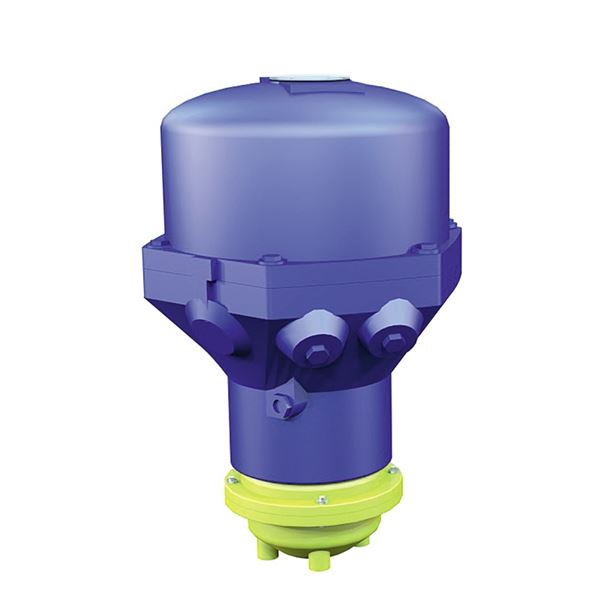

可以安装在所有90°旋转阀上,扭矩高达500 nm。在电源故障的情况下,致动器通过弹簧套件的装置关闭或打开阀门。
扭矩 | 40 nm至500 nm |
---|---|
驱动 | 电的 |
文章编号 | 表现 | 控制信号/通信 | 扭矩(nm) | 电源供应 | 数量 |
---|---|---|---|---|---|
在3930-4-4A3A | 电气故障安全NC | 开关 | 40 | 230V. | |
在3930-4-4A3C | 电气故障安全NC | 4-20mA | 40 | 230V. | |
在3930-4-3A0A | 电气故障安全NC | 开关 | 40 | 24VDC. | |
在3930-8-4A3A | 电气故障安全NC | 开关 | 80 | 230V. | |
在3930-8-6B0A | 电气故障安全NC | 开关 | 80 | 24VDC. | |
在3930-12-10b3a. | 电气故障安全NC | 开关 | 120. | 230V. | |
在3930-12-11b0a | 电气故障安全NC | 开关 | 120. | 24VDC. | |
在3930-18-10b3a | 电气故障安全NC | 开关 | 180. | 230V. | |
在3930-18-10b4a | 电气故障安全NC | 开关 | 180. | 3x400V. | |
在3930-18-12b0a. | 电气故障安全NC | 开关 | 180. | 24VDC. | |
在3930-30-13D3A | 电气故障安全NC | 开关 | 300 | 230V. | |
在3930-30-14D0A | 电气故障安全NC | 开关 | 300 | 24VDC. | |
在3931-4-4A3A | 电气故障安全NC | 开关 | 40 | 230V. | |
在3931-4-4A3C | 电气故障安全NC | 开关 | 40 | 230V. | |
在3931-4-3A0A | 电气故障安全NC | 开关 | 40 | 24VDC. | |
在3931-8-4A3A | 电气故障安全NC | 开关 | 80 | 230V. | |
在3931-8-6B0A | 电气故障安全NC | 开关 | 80 | 24VDC. | |
在3931-12-10b3a | 电气故障安全NC | 开关 | 120. | 230V. | |
在3931-12-11b0a | 电气故障安全NC | 开关 | 120. | 24VDC. | |
在3931-18-10b3a | 电气故障安全NC | 开关 | 180. | 230V. | |
3931-18-10B4A处 | 电气故障安全NC | 开关 | 180. | 3x400V. | |
在3931-18-12b0a | 电气故障安全NC | 开关 | 180. | 24VDC. | |
在3931-30-13D3A | 电气故障安全NC | 开关 | 300 | 230V. | |
在3931-30-14D0A | 电气故障安全NC | 开关 | 300 | 24VDC. |
可以安装在所有90°旋转阀上,扭矩高达500 nm。在电压故障的情况下,取决于所需功能,致动器通过弹簧封装,致动器关闭或打开。
CE标记
遵循验证的ECC和欧盟标准
细节 | 材料 |
---|---|
身体 | IP67-轻金属结构 |
弹簧组件 | IP65-压铸,锌,epoxi绘制 |
终点开关 | 4ST SPDT联系人 |
热过载保护 | 恒温器(110°C) |
电磁继电器 | 21W,230VAC. |
液压阻尼器 | 标准(SurpressesBacklash) |
机械挡块 | 2st(可调+/- 2° |
方向盘 | 自由范围(不包括在FQ04-FQ08中) |
电缆连接 | 2st m20 |
环境温度 | -20°C至70°C |
类型 | 一种 | ØB. | ØC. | H | D. | E. | 的 | m | 重量 | |||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
FQ 04. | 389. | 84. | 17. | 19. | 25. | |||||||||||||
FQ 08. | 389. | 84. | 17. | 19. | 25. | |||||||||||||
FQ 12. | 502. | 15. | 125. | 25. | 22. | 102. | M10 | 40 | ||||||||||
FQ 18. | 521. | 185. | 130. | 31. | 25. | 78. | M12. | 45. | ||||||||||
尺寸以mm,重量在kg。 |
带有“故障安全”功能的90°旋转电动执行器类型FQ,是一种紧凑且坚固的自锁蜗轮,电动机,磁力耦合,液压阻尼器和弹簧单元。FQ执行器的“故障安全”功能可通过磁性离合器提供。利用张力弹簧,致动器可以充当“正常”致动器。致动器手柄(尺寸4和8.请求)与机械开关连接,该机械开关被挂锁等阻挡。
笔记!只有在执行器完全无人看管时,才必须使用机械手控制开关!
类型 | 最大限度。 | 机动时间(s)。 | 方向盘 | 电机S4 - 30%正常运行时间 | ||||||||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
扭矩 | 引擎 | 春天 | 影响 | 革命数量 | 在 | ID | COS. | E * | ||||||||||||||
纳米 | 快速地 | 标准 | kW. | rpm. | 一种 | 一种 | ψ | % | ||||||||||||||
FQ 04. | 40 | 14. | +/- 3. | +/- 7. | 根据要求 | 0,06 | 3000. | 0,3 | 0,9. | 0,8 | 43% | |||||||||||
FQ 04. | 40 | 33. | +/- 3. | +/- 7. | 根据要求 | 0,06 | 3000. | 0,3 | 0,9. | 0,8 | 43% | |||||||||||
FQ 08. | 80 | 33. | +/- 2 | +/- 6. | 根据要求 | 0,06 | 3000. | 0,3 | 0,9. | 0,8 | 43% | |||||||||||
FQ 12. | 120. | 39. | +/- 2 | +/- 10. | 是的 | 0,06 | 3000. | 0,3 | 0,9. | 0,8 | 43% | |||||||||||
FQ 12. | 120. | 93. | +/- 2 | +/- 10. | 是的 | 0,06 | 3000. | 0,3 | 0,9. | 0,8 | 43% | |||||||||||
FQ 18. | 180. | 93. | +/- 3. | +/- 15. | 是的 | 0,06 | 3000. | 0,3 | 0,9. | 0,8 | 43% | |||||||||||
FQ 30. | 300 | 117. | +/- 7. | +/- 18. | 是的 | 0,06 | 3000. | 0,3 | 0,9. | 0,8 | 43% | |||||||||||
FQ 50. | 500. | 117. | +/- 9. | +/- 27. | 是的 | 0,06 | 3000. | 0,3 | 0,9. | 0,8 | 43% | |||||||||||
* 效率 |
类型 | 最大限度。 | 机动时间(s)。 | 方向盘 | 电机S4 - 30%正常运行时间 | ||||||||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
扭矩 | 引擎 | 春天 | 影响 | 革命数量 | 在 | ID | COS. | E * | ||||||||||||||
纳米 | 快速地 | 标准 | kW. | rpm. | 一种 | 一种 | ψ | % | ||||||||||||||
FQ 04. | 40 | 33. | +/- 3. | +/- 7. | 根据要求 | 0,03 | 3000. | 0,5 | 0,7. | 0,9. | 25% | |||||||||||
FQ 08. | 80 | 33. | +/- 2 | +/- 6. | 根据要求 | 0,03 | 3000. | 0,5 | 0,7. | 0,9. | 25% | |||||||||||
FQ 12. | 120. | 93. | +/- 2 | +/- 10. | 是的 | 0,03 | 3000. | 0,5 | 0,7. | 0,9. | 25% | |||||||||||
FQ 18. | 180. | 93. | +/- 3. | +/- 15. | 是的 | 0,03 | 3000. | 0,5 | 0,7. | 0,9. | 25% | |||||||||||
FQ 30. | 300 | 117. | +/- 7. | +/- 18. | 是的 | 0,03 | 3000. | 0,5 | 0,7. | 0,9. | 25% | |||||||||||
* 效率 |
额外的配件
- 2个额外的可调端触点
- 电位计
- 放射性
- 根据ex执行。ATEX II 2G EEX D II C T4
-电磁继电器,24 VDC,110 VAC
对于电源故障的情况下,对于较慢的关闭时间,我们可以修改液压储层。联系Armatec.
在所有工作过程中,执行器必须断开电源。
- 执行器必须根据接线图连接,请参阅手册。
- 每个执行器必须由单独的开关或继电器接触,最小16A供电,以防止致动器之间的交叉进料。
- 应避免使用电机的安装。
- 执行器应垂直安装
- 检查执行器是否以所需的方向转动阀门。
- 正确的限位开关(打开或关闭)然后打破电机电流。
- 电缆条目必须至少符合最低保护类的设备。
有关启动,存储和维护,请参阅手册。
物品编号,制造商,序列号,电压和电流。
电机在交货时放置接线图。
例:3930-4-4A3A | |||||
AT3900. | -4 * | 3 ** | 一种*** | 3 **** | 一种***** |
图。没有。 | 尺寸 | 工作时间 | 联系 | 电压 | 选项 |
示例:3930-4-4A3A(弹簧关闭,开/关,230V,50Hz) 示例:3931-4-4A3A(弹簧开口,开/关,230V,50Hz) |
|||||
* 4,8,12,18,30,(仅用3x400v) | |||||
**可能时间的技术数据 | |||||
***可能连接类型的技术数据 | |||||
**** 0 = 24 VDC,3 = 230 VAC,4 = 3阶段400 V. | |||||
***** A = ON / OFF,C =定位4-20 mA,E = 1KOHM锅 |
