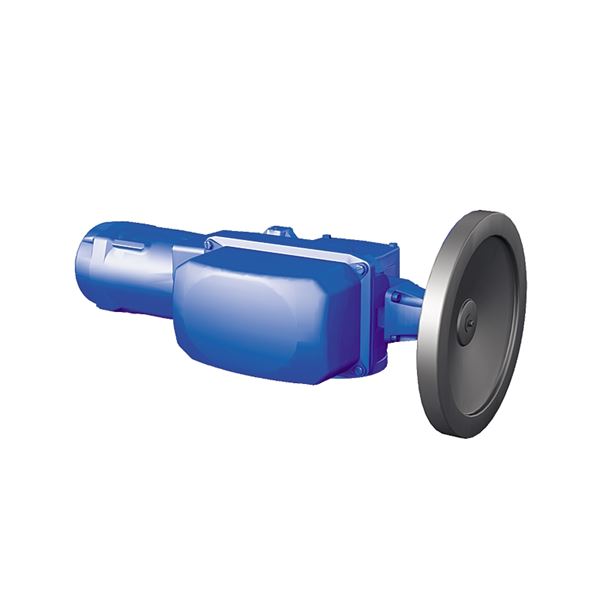

电动执行器用于开关、定位或调节球阀、蝶阀或需要90°旋转的地方。
| 转矩 | 200nm至800nm |
|---|---|
| 开车 | 电的 |
| 文章编号 | 性能 | 转矩(Nm) | 量 |
|---|---|---|---|
| 在3911 - 20 | 电调制，电开关 | 200 | |
| 在3911 - 25 | 电调制，电开关 | 250 | |
| 在3911 - 60 | 电调制，电开关 | 600 | |
| 在3911 - 80 | 电调制，电开关 | 800 | |
| 在3911-20倍 | 电动ATEX分类 | 200 | |
| 在3911 - 25 - x | 电动ATEX分类 | 250 | |
| 在3911 - 60 - x | 电动ATEX分类 | 600 | |
| 在3911 - 80 x | 电动ATEX分类 | 800 |
CE标志
EC指令2004/108/EC, 2006/95/EC，遵循EN 61000-6-4, EN 61000-6-2, EN 60034-1 och EN 60529的标准。
IP 67级
| 细节 | 材料 | 表面处理 | |
|---|---|---|---|
| 1 | 身体 | 铝 | 锌底漆，环氧层，RAL 5002蓝色聚氨酯面漆 |
| 2 | 封面 | 铝 | 锌底漆，环氧层，RAL 5002蓝色聚氨酯面漆 |
| 3. | 驱动轴 | 巨大的钢铁 | 未经处理的 |
| 致动器/ Fig.没有 | 偏航轴* | 一个 | B | C | 重量 | ||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 20. | 22 | 538 | 313 | 180 | 18 | ||||||||||||||||||||||
| 25 | 22 | 538 | 313 | 180 | 18 | ||||||||||||||||||||||
| 60 | 27 | 587. | 313 | 180 | 20. | ||||||||||||||||||||||
| 80 | 27 | 587. | 313 | 211. | 25 | ||||||||||||||||||||||
| 尺寸单位为mm，重量单位为kg。*可能得到要求的尺寸，平行或45°旋转 | 尺寸单位为mm，重量单位为kg。*可能得到要求的尺寸，平行或45°旋转 | ||||||||||||||||||||||||||
| 执行机构/图号 | 偏航轴* | 一个 | B | C | 重量 | ||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 3911 - 20 - 2 b3p | 根据阀 | 479 | 389 | 336. | 25 | ||||||||||||||||||||||
| 3911 - 25 - 8 b3p | 根据阀 | 459. | 389 | 336. | 22 | ||||||||||||||||||||||
| 3911 - 60 - 8 b3p | 根据阀 | 528 | 389 | 336. | 27 | ||||||||||||||||||||||
| 3911 - 80 - 8供应商 | 根据阀 | 528 | 389 | 336. | 28 | ||||||||||||||||||||||
| 尺寸单位为mm，重量单位为kg。*可能得到要求的尺寸，平行，键槽或在45°旋转。 | 尺寸单位为mm，重量单位为kg。*可能得到要求的尺寸，平行，键槽或在45°旋转。 | ||||||||||||||||||||||||||
标准版
可逆执行器在四个不同的尺寸0-90°运动，可通过凸轮，机械结束停止和/或扭矩开关的组合调节。
该执行器是一个紧凑的组合电机与热保护和自锁蜗轮。标准配备手轮和位置指示器。
执行器安装尺寸有关的配件是根据ISO 5211。
设计寿命为20,000个开/关周期或300,000个开始定位。根据EN 15714-2 A级和B级测试
| Standardutforande | ||||
| 汽车税 | S4-30% ED, 360启动器/小时最大。S4-50%用于III类调制S4-100%用于继续调制 | |||
| 附件 | IP67 | |||
| 温度 | -20°C + 60°C | |||
| 抗冷凝加热器 | 是的 | |||
| 热过载保护 | 恒温器 | |||
永久润滑装置 |
齿轮 | |||
| 电缆条目 | 2 st.M20x1、5 | |||
| 结束交换机 | 250 v, max 16 | |||
| 扭矩开关 | 是的 | |||
| 接线盒 | 8连接 | |||
致动器3911开/关 |
转矩纳米 | 工作时间(50hz) s | ISO-Connectiom. | 230v交流50hz安培 | 400v交流50hz安培 | 24伏直流电 | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| 开始 | 停止 | 开始 | 停止 | 千瓦 | 开始 | 停止 | 千瓦 | ||||
| 20. | 200 | 200 | 5 | F07/10 | 0、9 | 0, 6 | 0, 06年 | 0、9 | 0, 6 | 0, 06年 | |
| 25 | 250 | 250 | 5,10,30,50 | F07/10 | 0、9 | 0, 6 | 0, 03 | 0，5 | 0, 3 | 0, 03 | |
| 60 | 600 | 600 | 30、60 | F07/10 | 1、7 | 1，2 | 0, 06年 | 0，8 | 0, 3 | 0, 03 | - |
| 80 | 800 | 800 | 30、60 | F12 | 3. | 2 | 0、9 |
标准版本，见上文。
可能的选项和变体
致动器Intelli+，参见单独的数据表可能的功能，如夏季报警，总线控制，步行时间控制等。
电源三相
380/ 415v - 50Hz, 440/ 460v - 60hz
230v - 50hz, 220/ 230v - 60hz
500 V - 50 Hz Eller 5775 V - 60 Hz
第一阶段
110、115、120、220 V - 50赫兹
115年V-60赫兹
24V - 50hz
直流
24,48,110或220 VDC
对于其他时间段，请联系Armatec
对于离岸喷漆执行器，请联系Armatec
对于atex额定执行器，请联系Armatec
在与执行器的所有工作期间，必须断开电源。
—执行机构必须按照接线图进行连接，请参见手册。
-每个执行器必须由单个开关或继电器触点供电，最小16A，以防止执行器之间的交叉馈电。
- 在户外安装时，执行器应由屋顶或盖子保护。
-避免电机向下安装。
-用控制单元的手轮将阀门旋转到中心位置。参见设备顶部的指示。
-始终连接加热器。
—检查执行器是否将阀门转向正确的方向。
-正确的限位开关(开启或关闭)应断开电机电流。
—电缆入口至少应符合设备的最低防护等级。
开机、存储和维护请参见手册
产品编号，制造商，序列号，电压和电流。
电机在交货时放置接线图。
| 控制信号 | 230v, 50hz | 三相400伏，50赫兹 | 24 V. |
|---|---|---|---|
| 4-20 mA或0-10 V | Minigam,积分,Posigam | 易达利,积分,Posigam | 易达利,积分,Posigam |
| PROFIBUS DP. | 易达利,积分,Posigam | 易达利,积分,Posigam | 易达利,积分,Posigam |
| 例如:3911 - 25 - 8 b3a | |||||
| AT3911 | 4 * | 3 * * | 一个* * * | 3 **** | * * * * * |
| Fig. n0。 | 大小 | 操作时间 | 连接 | 电压 | 选项 |
| 示例：3911-25-8B3P（用Intelli ECU调节） | |||||
| * 4, 6, 10或15取决于所需的扭矩 | |||||
| ** =时间:1=3s, 2=5s, 3=6s, 4= 10s, 5=15s, 6=20s, 7=25s, 8=30s, 9=35s, 10=45s, 11=50s, 12=60s | |||||
| *** a = f05/07, b = f07/10, c = f12 | |||||
| **** 0=24 vdc, 3=230 vac, 4=400 vac | |||||
| ***** a =开/关，b =积分，c = posigam，d = minigam，e = 1000欧姆pot，p = intelli |
