电动执行器用于开关、定位或调节球阀、蝶阀或需要90°旋转的地方。
转矩 | 45 Nm至150 Nm |
---|---|
开车 | 电 |
货号 | 性能 | 转矩(Nm) | 量 |
---|---|---|---|
在3910 - 4 | 电调制,电开关 | 45 | |
3910 - 6 | 电调制,电开关 | 60 | |
在3910 - 10 | 电调制,电开关 | One hundred. | |
在3910 - 15 | 电调制,电开关 | 150 | |
3910 - 6 - x | 电动ATEX分类 | 60 | |
在3910 - 10 - x | 电动ATEX分类 | One hundred. | |
在3910 - 15 - x | 电动ATEX分类 | 150 |
适用于球阀和蝶阀的开/关、定位或调节操作的防风雨执行机构。扭矩从45-150纳米。
UEC.11阀门执行机构,电动,两位置无弹簧复位

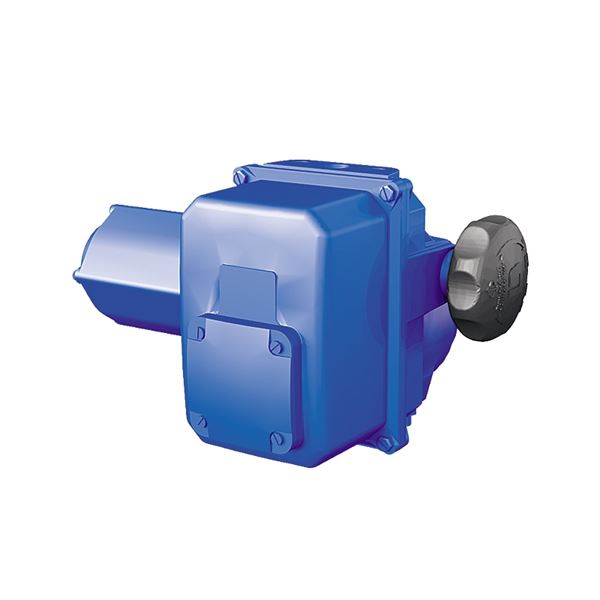

执行机构Bernard Electrical AT 3910用于球阀、蝶阀和需要90°旋转的地方的90°操纵。
执行器是根据所需的性能制造,请与Armatec联系以获取更多信息。
CE标志
EC指令2004/108/EC, 2006/95/EC,符合EN 61000-6-4, EN 61000-6-2, EN 60034-1 och EN 60529的标准。
IP 67级
细节 | 材料 | 表面处理 | |
---|---|---|---|
1 | 身体 | 铝 | 锌底漆,环氧底漆,RAL 5002蓝色聚氨酯面漆 |
2 | 封面 | 铝 | 锌底漆,环氧底漆,RAL 5002蓝色聚氨酯面漆 |
3. | 驱动轴 | 巨大的钢铁 | 未经处理的 |
驱动器/图nr | 驱动轴* | 一个 | B | C | D | E | F | G | H | 重量 | |||||||||||||||||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
3910 - 4 | 根据阀 | 273 | 200 | 225 | 116 | 73 | 74 | 40 | 95 | 6 | |||||||||||||||||||||||||||
3910 - 6 | 根据阀 | 319 | 200 | 225 | 116 | 73 | 74 | 40 | 95 | 7 | |||||||||||||||||||||||||||
3910 - 10 | 根据阀 | 319/362 | 200 | 225 | 116 | 73 | 74 | 40 | 95 | 7 | |||||||||||||||||||||||||||
3910 - 15 | 根据阀 | 362 | 200 | 225 | 116 | 73 | 74 | 40 | 95 | 7 | |||||||||||||||||||||||||||
尺寸单位为mm,重量单位为kg。*可能得到要求的尺寸,平行,键槽或45°旋转。 | 尺寸单位为mm,重量单位为kg。*可能得到要求的尺寸,平行,键槽或45°旋转。 |
执行机构/图号 | 驱动轴* | 一个 | B | C | D | E | F | G | H | 重量 | |||||||||||||||||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
3910 - 6 - x | 根据阀 | 454 | 200 | 225 | 116 | 73 | 74 | 25 | 95 | 7 | |||||||||||||||||||||||||||
3910 - 10 - x | 根据阀 | 454/497 | 200 | 225 | 116 | 73 | 74 | 25 | 95 | 7 | |||||||||||||||||||||||||||
3910 - 15 x | 根据阀 | 497 | 200 | 225 | 116 | 73 | 74 | 40 | 95 | 7 | |||||||||||||||||||||||||||
尺寸单位为mm,重量单位为kg。*可能得到要求的尺寸,平行,键槽或45°旋转。 | 尺寸单位为mm,重量单位为kg。*可能得到请求的大小,并行, |
执行机构/图号 | 驱动轴* | 一个 | B | C | D | E | F | 重量 | |||||||||||||||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
3910 - 6 - 6 - a3p | 根据阀 | 319 | 389 | 305 | 116 | 73 | 74 | 14 | |||||||||||||||||||||||||
3910 - 15 - 8 a3p | 根据阀 | 362 | 389 | 305 | 116 | 73 | 74 | 14 | |||||||||||||||||||||||||
可能得到要求的尺寸,平行,键槽或45°旋转。 | 尺寸单位为mm,重量单位为kg。可以买到不同的尺寸 |
标准版
可逆执行器在四种不同尺寸的90°运动,可通过凸轮,机械结束停止和/或扭矩开关的组合调节。
该执行器是一个紧凑的组合电机与热保护和自锁蜗轮。标准配备手轮和位置指示器。
执行器安装尺寸有关的配件是根据ISO 5211。
10-500赫兹时,耐1 g(9.8米/ s2)振动。
设计寿命为20,000个开/关周期或300,000个开始定位。根据EN 15714-2 A级和B级测试
标准的性能 | ||||
电动机的责任 | S4-30% ED, 360启动器/小时最大。S4-50%用于III类调制S4-100%用于继续调制 | |||
附件 | IP67、ip68可选,EX分类可选 | |||
温度 | -20°C + 60°C | |||
抗冷凝加热器 | 包括作为标准 | |||
热过载保护 | 恒温器 | |||
永久润滑装置 |
是的 | |||
电缆条目 | 根据执行器模型 | |||
结束旅行开关 | 4作为标准 | |||
转矩开关 | 没有 | |||
接线盒 | 8连接 | |||
致动器3910开/关 |
转矩纳米 | 工作时间(50hz) s | ISO-connection | 230v交流50hz安培 | 400v交流50hz安培 | 24 V直流 | 24日休假 | ||||||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
停止 | 停止 | 开始 | 停止 | 千瓦 | 开始 | 停止 | 千瓦 | 操作时间 | 操作时间 | ||||||||||||||
4 | 45 | 45 | 6 * | F05/07 | 0、9 | 0,8 | 0, 03 | - | - | - | - | 6 | |||||||||||
6 | 60 | 60 | 6 * | F05/07 | 0、9 | 0, 6 | 0, 03 | 0,5 | 0, 3 | 0, 03 | 6 | 6 | |||||||||||
10 | One hundred. | One hundred. | 6, 35岁,60岁 | F05/07 | 1、7 | 1,2 | 0, 06年 | 1, - 1 | 0, 6 | 0, 10 | 35 | 35 | |||||||||||
15 | 150 | 150 | 15、25 | F05/07 | 0、9 | 0, 6 | 0, 03 | 0,5 | 0, 3 | 0, 03 | 15 | 15 | |||||||||||
*其他时间应要求 |
标准版本,见上文。
可能的选项和变体
致动器Intelli+,参见单独的数据表可能的功能,如夏季报警,总线控制,旅行时间控制等。
电源三相
380/ 415v - 50Hz, 440/ 460v - 60hz
230v - 50hz, 220/ 230v - 60hz
500v - 50hz eller 5775v - 60hz
强度好
110、115、120、220 V - 50赫兹
115年V-60赫兹
24V - 50hz
直流
24、48、110或220 VDC
对于其他时间段,请联系Armatec
对于海上涂漆执行器,请联系Armatec
对于atex额定执行器,请联系Armatec
在与执行器的所有工作期间,必须断开电源。
—执行机构必须按照接线图进行连接,请参见手册。
-每个执行器必须由单个开关或继电器触点供电,最小16A,以防止执行器之间的交叉馈电。
-在室外安装时,执行机构最好有一个屋顶或帽来保护。
-避免电机向下安装。
-用控制单元的手轮将阀门旋转到中心位置。参见设备顶部的指示。
-始终连接加热器。
—检查执行器是否将阀门转向正确的方向。
-正确的限位开关(开启或关闭)应断开电机电流。
—电缆入口至少应符合设备的最低防护等级。
开机、存储和维护请参见手册。
产品编号,制造商,序列号,电压和电流。
电机在交货时放置接线图。
控制信号 | 230v, 50hz | 三相400伏,50赫兹 | 24 V |
---|---|---|---|
4-20 mA或0-10 V | Minigam,积分,Posigam | 易达利,积分,Posigam | 易达利,积分,Posigam |
Profibus DP | 易达利,积分,Posigam | 易达利,积分,Posigam | 易达利,积分,Posigam |
例子:3910 - 4 - 3 - a3a | |||||
AT3900 | 4 * | 3 * * | 一个* * * | 3 * * * * | * * * * * |
Fig.没有 | 大小 | 操作时间 | 连接 | 电压 | 选项 |
* 4, 6, 10或15取决于所需的扭矩 | |||||
** =时间:3s, 2=5s, 3=6s, 4=10s, 5=15s, 6=20s, 7=25s, 8=30s, 9=35s, 10=45s, 11=50s, 12=60s | |||||
* * * = F05/07 | |||||
**** 0=24 vdc, 1=24 vac, 3=230 vac, 4=400 vac | |||||
***** A=On/Off, B=Integral, C=Posigam, D=Minigam, E=1000 ohm POT, P=Intelli+ |
