Eksempler på bruksområder
Leser sikkerhetsventil for trykkbeholdere og rørsystemer til medier som damp, trykkluft, gasser og væsker. Også av giftig og aggressiv art samt medier med høyt trykk eller lave temperaturer. Ventilen kan brukes som overstrømsventil ved konstant dynamisk mottrykk, dog maks. 0,15 x åpningstrykk.
Kvalitetssikring
Ventilen er CE - merket og typegodkjent i EU. Leveres som standard innstilt og plombert. Kan leveres med bla. ASME, UDT og GOST sertifikat.
Typeoversikt
|
|
|
Temperaturgrenser °C |
|
|
|
|
|
|
DIN |
|
ASME |
|
Ventilhus-
materiale |
Type |
Tilslutning |
fra |
til |
fra |
til |
| Rustfritt |
4373 |
3/8" - 1" |
-10 |
+220 |
-29 |
+220 |
| Syrefast stål |
4374 |
3/8" - 1" |
-270 |
+280 |
-268 |
+280 |
Ventilkoeffisienter, do = 10 mm
| Gasser/damp |
α = 0,5 |
| Væsker |
α = 0,35 |
Materialer
|
|
Type 4373 rustfritt stål |
|
Type 4374 syrefast stål |
|
| Pos. |
Detaljer |
DIN |
ASME |
DIN |
ASME |
| 1 |
Ventilhus |
1.4104 |
430 F |
1.4404 |
SA 316 L |
| 2 |
Fjærhus |
1.4104 |
430 F |
1.4404 |
SA 316 L |
| 3 |
Disk med myktetning |
1.4122 |
420 RM |
1.4404 |
316 L |
| 4 |
Spindel |
1.4121 |
420 |
1.4404 |
316 L |
| 5 |
Fjærplate |
1.4104 |
430 F |
1.4404 |
316 L |
| 6 |
Justeringsskrue med foring |
1.4104 |
420 F |
1.4404 |
316 L |
|
|
PTFE + 15% glas |
|
|
|
| 7 |
H2 topp |
1.0718 |
stål |
1.4404 |
SA 316 L |
|
H4 løfteanordning |
1.4104 |
430 F |
1.4404 |
SA 316 L |
| 8 |
Fjær |
1.4310 |
302 |
1.4310 |
302 |
Mål og vekt
|
|
Standard versjon |
Lang versjon |
| Utvendige gjenger |
innløp |
3/8" - 1" |
3/8" - 1" |
| Innvendige gjenger |
utløp |
1/2"-1" |
1/2"-1" |
| Maks. åpningstrykk (barg) |
Min. P |
0,1 |
68 |
|
Max. P |
68 |
180 |
| Strømningsareal (mm2) |
Ao |
78,5 |
78,5 |
| Strømningsdiameter |
do |
10 |
10 |
| Sentermål |
a |
30 |
30 |
|
b |
33 |
33 |
| Gjengelengde |
c 1/2" RG |
15 |
15 |
|
c 3/4" RG |
16 |
16 |
| Høyde |
H2 |
137 |
158 |
|
H4 |
162 |
183 |
| Vekt |
|
1,2 |
1,4 |
| Mål i mm, vekt i kg. |
|
|
|
| Samme tilbygningsmål som tidligere type 539. Ventilen kan installeres vertikalt og horisontalt. |
|
|
|
Funksjon og konstruksjon

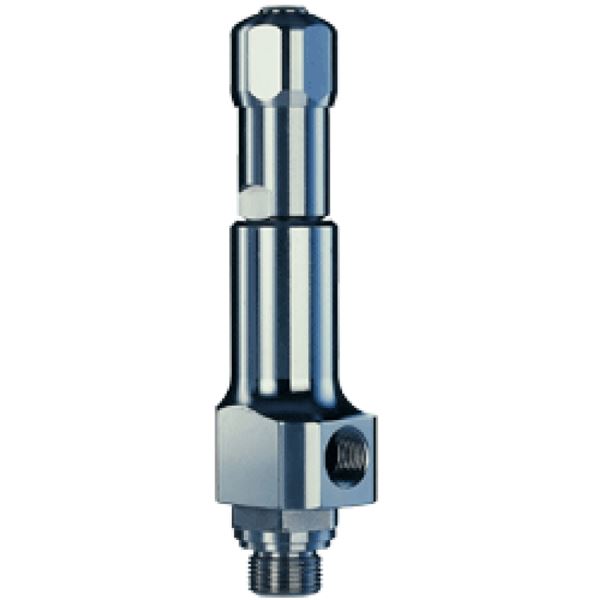

Direktevirkende, proportional, fjærbelastet sikkerhetsventil med utvendig rørgjenger på innløp og innvendig rørgjenge på utløp. Ventilen er metallisk tettende. Med lukket fjærhus og gasstett H4-løfteanordning eller H2-kappe.
Tekniske data
I tabell:
P =Åpningstrykk (barg)
I = Mettet damp (kg/h)
II = Luft 0°C og 1013 mbar (m3/h)
III = Vann ved 20°C (1000kg/h)
Kapasitetstabell beregnet etter DIN 3320, AD-Merkblatt A2, TRD 421
| do (mm) |
10 |
|
|
| P (baro) |
I |
II |
III |
| 0,1 |
14 |
16 |
0,6 |
| 0,2 |
28 |
35 |
1,1 |
| 1 |
41 |
52 |
1,5 |
| 2 |
67 |
85 |
2,1 |
| 3 |
90 |
115 |
2,5 |
| 4 |
112 |
145 |
2,9 |
| 5 |
134 |
174 |
3,3 |
| 6 |
156 |
203 |
3,6 |
| 8 |
200 |
262 |
4,2 |
| 10 |
243 |
321 |
4,6 |
| 15 |
353 |
468 |
5,7 |
| 20 |
462 |
615 |
6,6 |
| 25 |
572 |
762 |
7,3 |
| 30 |
683 |
909 |
8,0 |
| 40 |
907 |
1203 |
9,3 |
| 50 |
1137 |
1497 |
10 |
| 60 |
1372 |
1791 |
11 |
| 70 |
1612 |
2084 |
12 |
| 80 |
1859 |
2378 |
13 |
| 100 |
2373 |
2966 |
15 |
| 150 |
3788 |
4436 |
18 |
| 180 |
|
5317 |
20 |
Tilbehør og varianter
- Med NPT-gjenger
- DIN og ANSI flenser
——Innvendig gjenger
- Utførelse med do = 6 mm for trykk opp til 330 barg
- Andre materialer som Duplex, Hastelloy, Monel, SMO eller Titan på forespørsel
- Med varmekappe
Bestilling
Vennligst oppgi følgende ved bestilling av Leser sikkerhetsventil:
- Type
- Anslutning
- Åpningstrykk
