Safety valves for pharmaceutical, food and beverage industry, which meets all relevant standards and requirements like DIN 11866 or ASME BPE. It has high aseptic properties and the best cleanability (CIP, SIP or COP).
| Dimension | DN 15-100 (3/4"-4") |
|---|---|
| Pressure | 0,1 bar til 68 bar |
| Temperature | -45°C til +250°C |
| Execution | Flanged, Threaded, Welded, Dairy industry clamp connection. |

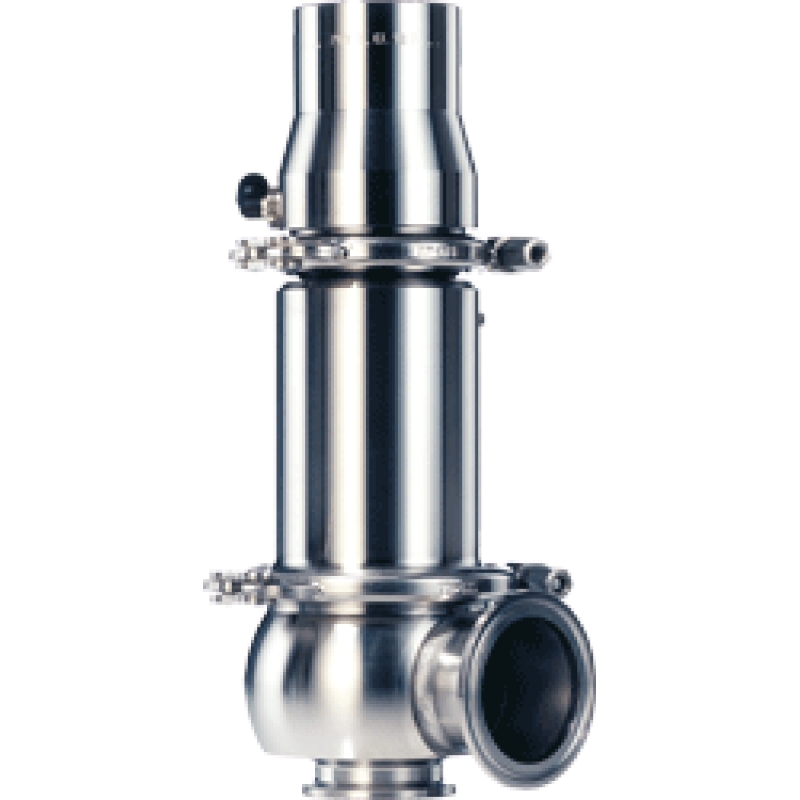

Sikkerhetsventil AT 4981, Clean-Service av rustfritt stål, TC 1"
I henhold til DN ... , G ... , PN ... og åpningstrykk ... barg.
Myktettende EPDM.
Med/ uten lettverk.
CE-merking
Ventilene er CE-merket i henhold til PED/ ASME og dessuten av en rekke andre sertifiserings organ.
| 1 | Innløpshus | syrefast stål | 1.4404 (SS316L) |
| 2 | Disk | syrefast stål | 1.4404 |
| O-ring | gummi | EPDM | |
| 3 | Spindel | syrefast stål | 1.4404 |
| 4 | Fjær | rustfritt stål | 1.4310 |
| 5 | Fjærhus, ventilhus | syrefast stål | 1.4404 |

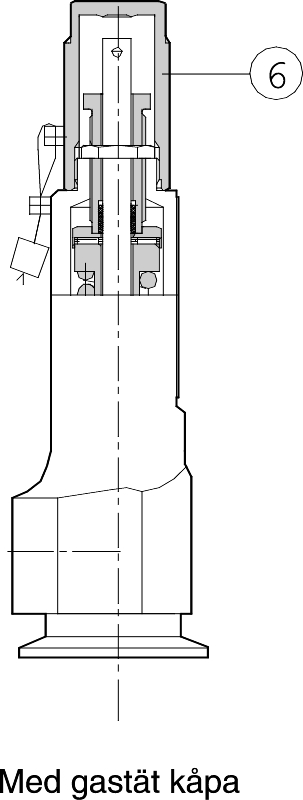

| 6a | H2 Kappe (gasstett) | syrefast stål | 1.4404 |
| 6b | H4 Løfteanordning (gasstett) | syrefast stål | 1.4404 |
| 6c | H8 Pneumatisk løfteanordning | syrefast stål | 1.4404 |
| Overflateruhet | ||||||
| Standard | Forbedret | |||||
| Ra (µm) | Ra (µm) | |||||
| Innløp | Inngang til disk, innvendig | <1,6 | <0,8 / <0,4 | |||
| Utvendig | <3,2 | |||||
| Disk | Underdel | <1,6 | <0,8 / <0,4 | |||
| For andre overflateruheter kontakt Armatec. | ||||||
| DN 25 | ||||
| Tilslutning, innløp | 1" Tri-Clamp iht. ISO 2852 | |||
| for rør iht. ISO 2037 / SMS3008 | ||||
| Tilslutning, utløp | G 1/2" invendig gjenger | |||
| Setediameter | 10 | |||
| A | 30 | |||
| B | 30 | |||
| C, H2 kappe | 137 | |||
| C, H4 løfteanordning | 157 | |||
| C, H8 løfteanordning | 144 | |||
| Vekt | 1,4 | |||
| Mål i mm og vekt i kg. Kan bestilles med tilslutning etter andre standarder. |
||||
Normal, direktevirkende fjærbelastet sikkerhetsventil. Til små kapasiteter, for eksempel termisk ekspansjon. Spesielt konstrueret for miljøer og medier hvor det stilles høye krav til renhet. Utførelser for manuell prøvetaking, gasstett kappe eller med pneumatisk styrt løfteanordning. Ventilen har Tri-Clamp-tilslutning på inngangen som standard, men kan bestilles med et stort antall andre hygieniske tilslutninger.
Fordeler som gjør ventilen velegnet for installasjon i prosessapplikasjoner.
- Blanke overflater
- Dokumentert overflateruhet (skal spesifiseres ved bestilling)
- Stort antall varianter av Hygieniske tilslutninger.
- I henhold til FDA
——最低tilgangs høyde(“死亡空间”)
| Nedblåsningstrykk | |
| Damp/luft/gasser: | Maks 10% ved åpningtrykk fra 3,0 bar |
| Maks 0,3 bar ved åpningtrykk lavere enn 3,0 bar | |
| Væsker: | Maks 20% ved åpningtrykk fra 3,0 bar |
| Maks 0,6 bar ved åpningtrykk lavere enn 3,0 bar |
| DN | Setediameter (mm) | Åpningstrykk bar | Temp.område °C |
|---|---|---|---|
| 25 (TC 1") | 10 | 0,2-16/16,1-68 | - 45 - +150 |
| 481 har som standard myktetning av EPDM | ||
| Liner | EPDM "D" -45-+150°C | |
| Liner kan også bestilles i følgende, ikke FDA-godkjente elastomerer: Viton® "L", -20 - +180°C Neoprene "K", -40 - +100°C Nitril (NBR) "N", -25 - +110°C |
||
Angi medie, densitet (ved væsker), kapasitet/effekt, maks temperatur og åpningstrykk.
Kapasitetskoeffisient damp/gas (D/G)
0,4
Kapasitetskoeffisient væsker (F)
0,33
| DN | DN25 (TC 1") | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Sete | 10 mm | |||||||||||
| P (barg) | Damp | Luft | Vann | |||||||||
| 0,1 | 15,8 | 18,2 | 0,59 | |||||||||
| 0,2 | 19,4 | 22,4 | 0,72 | |||||||||
| 0,5 | 27,5 | 32,2 | 1,02 | |||||||||
| 1,0 | 36,9 | 44,0 | 1,38 | |||||||||
| 2,0 | 56,6 | 68,2 | 1,96 | |||||||||
| 3,0 | 75,7 | 92,2 | 2,40 | |||||||||
| 4,0 | 94,0 | 115,7 | 2,77 | |||||||||
| 5,0 | 139 | 3,09 | ||||||||||
| 6,0 | 163 | 3,39 | ||||||||||
| 7,0 | 186 | 3,66 | ||||||||||
| 8,0 | 210 | 3,91 | ||||||||||
| 9,0 | 233 | 4,15 | ||||||||||
| 10,0 | 257 | 4,38 | ||||||||||
| 12,0 | 304 | 4,79 | ||||||||||
| 14,0 | 351 | 5,18 | ||||||||||
| 15,0 | 374 | 5,36 | ||||||||||
P = åpningstrykk. |
||||||||||||
O-ring i Kalrez
Låseskrue ("Test Gag") for blokkering av spindel
Spesialanslutninger (også på utløp)
Pneumatisk løfteanordning
Anslutning med induktiv kontakt, tilbakemelding (åpen ventil)
For ventil med større kapasiteter, se Type 483
| Standardanslutninger | DN 25 | |
|---|---|---|
| Innløp | Tri-Clamp 1" | |
| Utløp | G 1/2" innvendig gjenget (kan leveres med øtløp 1" Tri-Clamp) | |
| For mål og informasjon om standarder/ normer, også for andre typer av innløps-clamp, se følgende tabell. Sikkerhetsventilen monteres vertikalt med fjærhuset oppover. Kan monteres liggende, hvis utløpet peker nedover. For mer informasjon om installasjon se driftsinstruksjon. |
||
| Clamp type SO | Clamp type BO | Clamp type DO | Clamp type CO ("Tri-Clamp") |
|||||||||||||
| 481 DN25 | Innløp | Utløp | Innløp | Utløp | Innløp | Utløp | Innløp | Utløp | ||||||||
| Rørstandard | DIN1 1850 | ASME BPE | ISO1127 | ISO2037/SMS3008 | ||||||||||||
| Clamp-, rørstandard | DIN32676 | G 1/2" | ISO2852 | G 1/2" | IS2852 | G 1/2" | ISO2852 (Tri-Clamp) | G 1/2" | ||||||||
| Størrelse | DN25 | DN15 | 1" | DN15 | DN25 | DN15 | 1" | DN15 | ||||||||
| Clamp, innerdiameter | 26,0 | 22,1 | 29,7 | 22,6 | ||||||||||||
| Clamp, ytterdiameter | 50,5 | 50,5 | 50,5 | 50,5 | ||||||||||||
| Rør, innerdiameter | 26,0 | 22,1 | 29,7 | 22,6 | ||||||||||||
| Mål på diameter i mm. 481 leveres som standard med innløp "Tri-Clamp-tilslutning" (Clamp type CO). Standard for utløp er innvendig gjenger G 1/2" |
||||||||||||||||
Fabrikat型nr, DN、PN CE-merke apningstrykk, materiale samt flow retnings pil.
På forespørsel kan også TÜV godkjenning på ventilhuset bestilles, med produsentens type nr. 481 samt ordrenummer.
